Kotwy rozporowe do betonu to niezawodne elementy mocujące, które odgrywają kluczową rolę w zapewnieniu bezpieczeństwa i trwałości wielu konstrukcji. Ich właściwy wybór i precyzyjny montaż są absolutnie niezbędne, aby móc liczyć na pełną nośność i długowieczność mocowania, co jest szczególnie ważne przy podejmowaniu świadomej decyzji zakupowej.
- Kotwy rozporowe to mechaniczne elementy mocujące, niezbędne do przenoszenia dużych obciążeń w betonie, w odróżnieniu od zwykłych kołków.
- Kluczowe typy to kotwy segmentowe (do ciężkich konstrukcji), tulejowe (do średnich obciążeń) i wkręcane (demontowalne, blisko krawędzi).
- Dobór zależy od nośności, rodzaju betonu (zarysowany/niezarysowany), odległości od krawędzi, grubości podłoża i warunków środowiskowych (np. stal nierdzewna A2/A4).
- Prawidłowy montaż wymaga precyzyjnego wiercenia, dokładnego czyszczenia otworu i dokręcenia kotwy kluczem dynamometrycznym z odpowiednim momentem.
- Najczęstsze błędy to brak czyszczenia otworu, niewłaściwy moment dokręcający i niezachowanie minimalnych odległości, co drastycznie obniża nośność i bezpieczeństwo.
- Kotwy znajdują zastosowanie w mocowaniu balustrad, konstrukcji stalowych, maszyn i innych odpowiedzialnych elementów.
Wybór kotwy do betonu fundament bezpiecznych mocowań
Kiedy mówimy o odpowiedzialnych mocowaniach, gdzie bezpieczeństwo i trwałość są priorytetem, zwykłe kołki rozporowe często okazują się niewystarczające. W takich sytuacjach wkraczają kotwy rozporowe, które dzięki swojej konstrukcji i zasadzie działania, są w stanie przenieść znacznie większe obciążenia. To właśnie one stanowią fundament bezpiecznych mocowań dla balustrad, konstrukcji stalowych, ciężkich maszyn czy elementów fasad, gdzie każdy błąd może mieć poważne konsekwencje.
Kluczowym aspektem, który muszę zawsze podkreślać, jest stan betonu, w którym zamierzamy kotwić. Rozróżniamy beton zarysowany (spękany) i niezarysowany (niespękany). Ten podział jest absolutnie krytyczny, ponieważ nie każda kotwa posiada aprobatę do stosowania w betonie zarysowanym. Beton zarysowany charakteryzuje się obecnością mikropęknięć, które mogą wpływać na stabilność mocowania. Wybierając kotwę, zawsze upewnij się, że jej aprobaty techniczne obejmują warunki, w jakich będzie pracować. To gwarantuje, że mocowanie będzie nie tylko mocne, ale przede wszystkim bezpieczne i zgodne z normami.
Kotwa rozporowa czy chemiczna? Wybierz technologię dla swojego projektu
W świecie mocowań do betonu dominują dwie główne technologie: kotwy mechaniczne, czyli rozporowe, oraz kotwy chemiczne. Kotwy rozporowe działają na zasadzie rozprężania mechanicznego. Po umieszczeniu w wywierconym otworze i dokręceniu, element rozporowy klinuje się w betonie, tworząc trwałe i wytrzymałe połączenie. Są one często wybierane ze względu na szybkość montażu i możliwość natychmiastowego obciążenia, co jest istotne przy wielu pracach budowlanych.
Z kolei kotwy chemiczne działają na zasadzie adhezji, czyli wklejania. W otworze umieszcza się specjalną żywicę (ampółkową lub w kartuszu), a następnie pręt gwintowany, który po związaniu żywicy staje się integralną częścią betonu. Kotwy chemiczne są doskonałym rozwiązaniem w przypadku dużych obciążeń, w betonie zarysowanym, a także w sytuacjach, gdy wymagana jest duża elastyczność w doborze głębokości zakotwienia. Są również mniej wrażliwe na bliskość krawędzi i rozstaw osiowy, ponieważ nie generują tak dużych naprężeń rozporowych w podłożu jak kotwy mechaniczne. Moim zdaniem, wybór między nimi zawsze powinien być podyktowany specyfiką projektu, rodzajem obciążeń i stanem betonu.

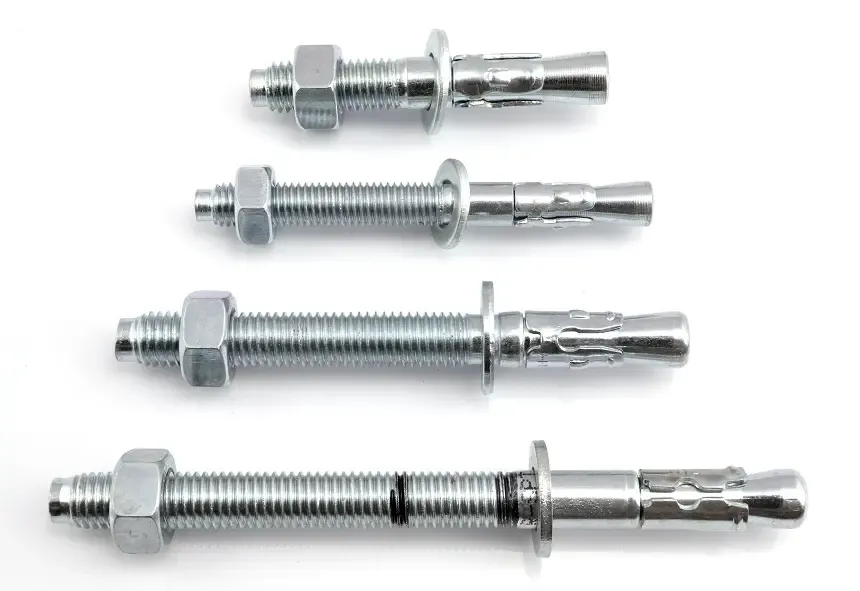

Przewodnik po rodzajach kotew rozporowych dobierz mechanicznego sprzymierzeńca
Na rynku dostępnych jest wiele typów kotew rozporowych, a każdy z nich ma swoje specyficzne zastosowanie i zalety. Jako ekspertka w tej dziedzinie, zawsze doradzam dokładne zapoznanie się z ich charakterystyką, aby dobrać idealnego "mechanicznego sprzymierzeńca" dla Twojego projektu.
- Kotwy segmentowe (klinowe): To jedne z najpopularniejszych kotew do betonu, szczególnie gdy mówimy o dużych i odpowiedzialnych obciążeniach. Ich konstrukcja opiera się na klinie, który rozpręża się w otworze, zapewniając bardzo mocne zakotwienie. Stosuje się je powszechnie do mocowania ciężkich konstrukcji stalowych, słupów, maszyn czy balustrad. Ich główną zaletą jest wysoka nośność i niezawodność w betonie niezarysowanym, a często także zarysowanym, jeśli posiadają odpowiednie aprobaty.
- Kotwy tulejowe: Są to kotwy przeznaczone do średnich i mniejszych obciążeń. Składają się z tulei, która rozpręża się po wkręceniu śruby. Często wykorzystuje się je do montażu instalacji, rurociągów, kanałów wentylacyjnych czy lekkich konstrukcji. Ich zaletą jest łatwość montażu i możliwość stosowania w różnych grubościach mocowanego elementu, a także możliwość demontażu elementu bez naruszania kotwy.
- Kotwy opaskowe: Charakteryzują się możliwością szybkiego montażu przelotowego, czyli bezpośrednio przez mocowany element. Są idealne do mocowania elementów, które wymagają szybkiego i efektywnego zakotwienia, takich jak wsporniki, poręcze czy elementy fasadowe. Ich konstrukcja pozwala na łatwe osadzenie i dokręcenie, co przyspiesza pracę na budowie.
- Kotwy wkręcane (śruby do betonu): To nowoczesne rozwiązanie, które zyskuje na popularności. Śruby te wkręca się bezpośrednio w wywiercony otwór, a ich gwint nacina beton, tworząc połączenie. Ich kluczową zaletą jest to, że nie generują dużych naprężeń rozporowych w podłożu, co pozwala na montaż blisko krawędzi betonu bez ryzyka jego pęknięcia. Są również demontowalne, co jest przydatne w przypadku tymczasowych mocowań lub konieczności relokacji elementów.
Wybór idealnej kotwy rozporowej kluczowe pytania przed zakupem
Wybór odpowiedniej kotwy to proces, który wymaga przemyślenia kilku kluczowych kwestii. Jako specjalistka, zawsze zadaję sobie następujące pytania, zanim podejmę decyzję o zakupie. To pozwala mi uniknąć błędów i zapewnić maksymalne bezpieczeństwo mocowania.
- Jaka będzie nośność mocowania? Musisz dokładnie oszacować obciążenia, zarówno statyczne (stałe, np. ciężar konstrukcji), jak i dynamiczne (zmienne, np. wiatr, wibracje), które kotwa będzie musiała przenieść. Nośność kotwy zależy od jej średnicy, długości i głębokości zakotwienia. Zbyt mała kotwa to ryzyko, zbyt duża to niepotrzebny koszt. Zawsze sprawdzam karty techniczne producenta, aby upewnić się, że wybrana kotwa spełnia wymagania projektowe.
- Jaka jest odległość od krawędzi betonu i jaki będzie rozstaw między kotwami? To absolutnie krytyczne parametry. Montaż kotwy zbyt blisko krawędzi lub zbyt blisko innej kotwy może prowadzić do generowania nadmiernych naprężeń w betonie i jego pęknięcia. Producenci zawsze podają minimalne wartości tych odległości w swoich aprobatach. Ich niezachowanie drastycznie obniża nośność mocowania i może prowadzić do katastrofy.
- W jakich warunkach środowiskowych będzie pracować kotwa? Środowisko ma ogromne znaczenie dla trwałości materiału. W suchych i nieagresywnych warunkach wystarczą kotwy ocynkowane galwanicznie. Jeśli jednak mocowanie będzie narażone na wilgoć, deszcz, czy środowisko zewnętrzne, zawsze rekomenduję stal nierdzewną A2. W przypadku środowisk agresywnych chemicznie, np. w przemyśle chemicznym, basenach czy w pobliżu morza, niezbędne są kotwy ze stali kwasoodpornej A4. Odpowiedni dobór materiału to gwarancja długowieczności mocowania.
- Jaka jest grubość podłoża betonowego i jaką głębokość zakotwienia potrzebuję? Grubość betonu musi być wystarczająca, aby umożliwić prawidłowe zakotwienie kotwy. Zbyt cienkie podłoże uniemożliwi osiągnięcie pełnej nośności. Głębokość zakotwienia, czyli to, jak głęboko kotwa jest osadzona w betonie, ma bezpośredni wpływ na jej wytrzymałość. Zawsze należy przestrzegać minimalnej i maksymalnej głębokości zakotwienia podanej przez producenta.
Profesjonalny montaż kotwy rozporowej w 5 krokach gwarancja pełnej nośności
Prawidłowy montaż kotwy rozporowej to nie tylko kwestia techniki, ale przede wszystkim bezpieczeństwa. Każdy krok jest kluczowy, a zaniedbanie któregokolwiek z nich może drastycznie obniżyć nośność mocowania. Oto moja instrukcja, jak to zrobić profesjonalnie:
- Precyzyjne wiercenie otworu: Zacznij od wyboru odpowiedniego wiertła. Jego średnica musi być zgodna ze specyfikacją kotwy, a głębokość otworu musi być taka, aby kotwa mogła być osadzona na wymaganej głębokości zakotwienia. Użyj wiertarki udarowej, ale pamiętaj, aby wiercić prostopadle do powierzchni betonu. Otwór musi być czysty i gładki, bez poszarpanych krawędzi.
- Krytyczne czyszczenie otworu: To jest etap, który często jest niedoceniany, a ma ogromny wpływ na nośność kotwy. Po wywierceniu otworu, musisz go dokładnie oczyścić z pyłu i zwiercin. Użyj do tego celu specjalnej szczotki do czyszczenia otworów, a następnie pompki ręcznej lub sprężonego powietrza. Powtórz czyszczenie kilkakrotnie, aż otwór będzie całkowicie wolny od zanieczyszczeń. Pozostawienie pyłu w otworze może obniżyć nośność kotwy nawet o 50%!
- Prawidłowe osadzenie kotwy: Ostrożnie wprowadź kotwę do wyczyszczonego otworu. Upewnij się, że jest osadzona na wymaganej głębokości zakotwienia. W niektórych typach kotew, np. segmentowych, może być konieczne lekkie uderzenie młotkiem, aby kotwa weszła całkowicie.
- Dokręcanie z odpowiednim momentem obrotowym: To najważniejszy etap montażu kotwy rozporowej. Do dokręcania kotwy należy bezwzględnie użyć klucza dynamometrycznego. Producent kotwy zawsze podaje wymagany moment obrotowy (Nm). Zbyt słabe dokręcenie nie aktywuje mechanizmu rozprężania, co oznacza brak nośności. Zbyt mocne dokręcenie może natomiast uszkodzić samą kotwę lub spowodować pęknięcie betonu. Klucz dynamometryczny gwarantuje, że kotwa zostanie dokręcona z idealną siłą, zapewniając pełną nośność i bezpieczeństwo.
- Finalna kontrola mocowania: Po dokręceniu kotwy, zawsze dokonuję wizualnej kontroli. Sprawdzam, czy element mocowany jest stabilny, czy nie ma żadnych widocznych uszkodzeń kotwy lub betonu. Upewniam się, że wszystko jest zgodne z projektem i instrukcją producenta.
Najczęstsze błędy montażowe kotew jak ich unikać i oszczędzić sobie problemów
Niestety, w mojej praktyce często spotykam się z błędami podczas montażu kotew rozporowych. Te błędy, choć często wynikają z pośpiechu lub niewiedzy, mogą mieć katastrofalne skutki. Oto najczęstsze z nich i moje wskazówki, jak ich unikać:
- Ignorowanie klucza dynamometrycznego: To chyba najpowszechniejszy błąd. Dokręcanie kotwy "na wyczucie" jest receptą na problemy. Jak już wspomniałam, zbyt słabe dokręcenie oznacza brak aktywacji rozprężania i minimalną nośność, a zbyt mocne może uszkodzić kotwę lub beton. Zawsze używaj klucza dynamometrycznego i ustaw go na moment obrotowy podany przez producenta. To jedyna gwarancja, że kotwa będzie pracować z pełną wydajnością.
- Zaniedbanie czyszczenia otworu: Pozostawienie pyłu i zwiercin w otworze to prosty sposób na drastyczne obniżenie nośności kotwy. Pył działa jak smar, utrudniając prawidłowe rozprężenie i zaklinowanie się kotwy w betonie. Sumienne czyszczenie otworu szczotką i sprężonym powietrzem jest absolutnie niezbędne i nie wolno go pomijać. To małe działanie, które ma ogromne znaczenie dla bezpieczeństwa.
- Niezachowanie minimalnych odległości od krawędzi i między kotwami: Montaż kotwy zbyt blisko krawędzi betonu lub zbyt blisko innej kotwy generuje w betonie nadmierne naprężenia, które mogą prowadzić do jego pęknięcia. Konsekwencją jest utrata nośności i uszkodzenie konstrukcji. Zawsze przestrzegaj minimalnych odległości podanych w aprobatach technicznych producenta. Jeśli musisz mocować blisko krawędzi, rozważ kotwy wkręcane lub chemiczne, które są mniej wrażliwe na ten parametr.
Podsumowanie Twoja checklista wyboru i montażu kotwy rozporowej
Wybór i montaż kotwy rozporowej to proces, który wymaga uwagi i precyzji, ale z odpowiednią wiedzą staje się prosty i bezpieczny. Pamiętaj, że kotwy rozporowe są najlepszym wyborem, gdy potrzebujesz szybkiego montażu i wysokiej nośności w betonie niezarysowanym, a także w wielu przypadkach w betonie zarysowanym, jeśli kotwa posiada odpowiednie aprobaty.
Jeśli jednak masz do czynienia z bardzo dużymi obciążeniami, betonem o wątpliwej jakości, potrzebujesz dużej elastyczności w głębokości zakotwienia lub musisz mocować bardzo blisko krawędzi, warto rozważyć kotwy chemiczne. Niezależnie od wyboru, kluczem do sukcesu jest zawsze przestrzeganie instrukcji producenta i dbałość o detale.
Oto Twoja checklista, aby niczego nie pominąć:
- Określ rodzaj i wielkość obciążeń (statyczne, dynamiczne).
- Sprawdź stan betonu (zarysowany/niezarysowany).
- Zdecyduj o typie kotwy (segmentowa, tulejowa, wkręcana) w zależności od zastosowania.
- Dobierz materiał kotwy (ocynk, A2, A4) do warunków środowiskowych.
- Upewnij się, że zachowasz minimalne odległości od krawędzi i między kotwami.
- Przygotuj otwór: wiercenie o odpowiedniej średnicy i głębokości.
- Dokładnie wyczyść otwór!
- Użyj klucza dynamometrycznego do dokręcenia z właściwym momentem obrotowym.
