Jak dobrać długość wkrętów ciesielskich? Klucz do trwałej konstrukcji

Precyzyjny dobór długości wkrętów to fundament bezpieczeństwa konstrukcji

W mojej praktyce często widzę, jak niedoceniany jest precyzyjny dobór długości wkrętów ciesielskich. Tymczasem jest to absolutnie krytyczne dla bezpieczeństwa i trwałości każdej konstrukcji drewnianej. Niewłaściwa długość wkręta może prowadzić do osłabienia połączenia, a w konsekwencji do poważnych problemów konstrukcyjnych, a nawet awarii. To nie jest kwestia estetyki, ale przede wszystkim stabilności i nośności.

Ignorowanie zaleceń producenta i norm technicznych jest niedopuszczalne. Niestety, często spotykam się z podejściem "na oko", co jest prostą drogą do kosztownych błędów. Jak słusznie zauważają eksperci:

Zbyt krótkie wkręty to najczęstszy i najgroźniejszy błąd, prowadzący do drastycznego spadku nośności połączenia i ryzyka awarii konstrukcyjnej.

Dlatego tak ważne jest, aby poświęcić czas na dokładne obliczenia i wybór odpowiednich elementów złącznych.

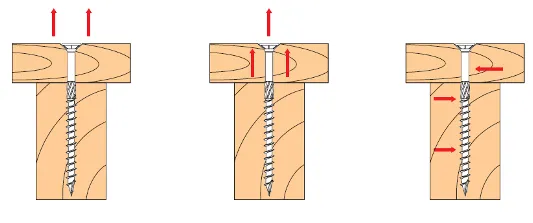

Kluczowe zasady doboru długości wkrętów

Aby zapewnić maksymalną nośność i trwałość połączenia, wkręt powinien przejść przez cały element mocowany i zagłębić się w elemencie nośnym (bazowym) na odpowiednią głębokość. Moją "złotą regułą zakotwienia" jest to, że gwintowana część wkręta powinna zagłębić się w elemencie nośnym na głębokość stanowiącą co najmniej 40-60% długości części gwintowanej. Dążymy do jak najgłębszego zakotwienia, oczywiście w granicach rozsądku i możliwości materiału. Ogólny wzór na minimalną długość wkręta jest prosty:

L = t1 + t2(min)

• L - minimalna długość wkręta, którą musimy zastosować.
• t1 - grubość elementu mocowanego, czyli tego, który przykręcamy.
• t2(min) - minimalna głębokość zakotwienia w elemencie nośnym, czyli w tym, do którego mocujemy.

Warto pamiętać, że t2(min) nie jest stałą wartością. Zależy ona od wielu czynników, takich jak rodzaj wkręta (gwint pełny, częściowy), jego średnica, a także od obciążeń, jakie ma przenosić połączenie. Szczegółowe dane dotyczące t2(min) zawsze znajdziesz w aprobatach technicznych producentów wkrętów to jest Twoja biblia w tej kwestii.

Wkręt wkrętowi nierówny: jak typ gwintu zmienia zasady gry?

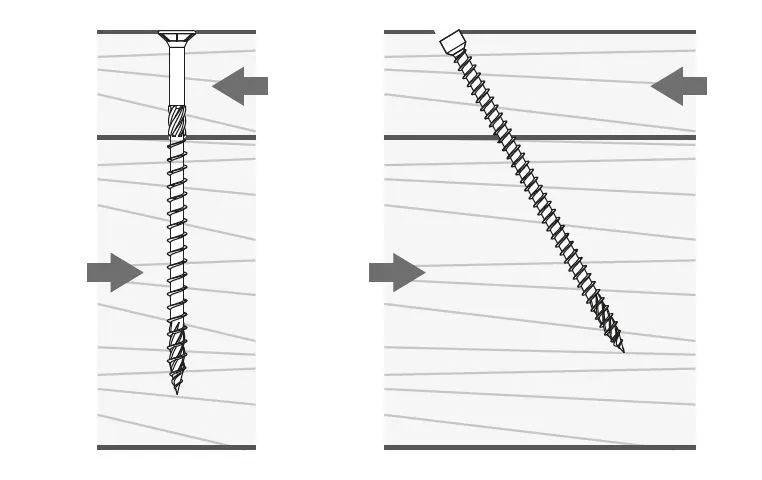

Nie wszystkie wkręty ciesielskie są takie same, a ich konstrukcja ma fundamentalne znaczenie dla sposobu doboru długości i efektywności połączenia. Rozróżniamy głównie wkręty z gwintem częściowym i pełnym, a każdy z nich ma swoje specyficzne zastosowanie i wymaga innej strategii doboru długości. To kluczowa wiedza, którą każdy cieśla powinien posiadać.

Zrozumienie różnic między tymi dwoma typami gwintów pozwoli Ci uniknąć błędów i zapewnić, że połączenie będzie działać zgodnie z przeznaczeniem, czy to dociągając elementy, czy je wzmacniając.

Wkręty z gwintem częściowym: sekret potężnej siły dociągu

Wkręty z gwintem częściowym to moi ulubieńcy w wielu połączeniach ciesielskich. Ich sekret tkwi w gładkim trzonie, który przechodzi przez element mocowany, podczas gdy gwintowana część wkręca się w element nośny. Dzięki temu, podczas wkręcania, gwint "ciągnie" element mocowany do elementu nośnego, tworząc bardzo silne i ciasne połączenie. Kluczowe jest, aby długość gładkiej części trzonu była równa lub nieco większa niż grubość elementu mocowanego (t1). W ten sposób uzyskujemy efekt dociągu bez ryzyka zakleszczenia gwintu w pierwszym elemencie.

• Mocowanie krokwi do murłaty: Gładki trzon przechodzi przez krokiew, a gwint mocno dociąga ją do murłaty.
• Łączenie belek na zakładkę: Wkręt przechodzi przez pierwszą belkę (gładki trzon), a gwint wkręca się w drugą, dociągając je do siebie.
• Mocowanie łat do krokwi: Gładki trzon w łacie, gwint w krokwi, zapewniając stabilne połączenie.

Wkręty z pełnym gwintem: kiedy i dlaczego ich używać?

Wkręty z pełnym gwintem mają nieco inne zastosowanie. Stosuje się je przede wszystkim do wzmacniania elementów drewnianych, na przykład belek osłabionych nawiertami lub nacięciami, oraz do usztywnień konstrukcyjnych. Ich głównym zadaniem jest przenoszenie sił rozciągających i ściskających wzdłuż osi wkręta, a nie dociąganie elementów. Długość wkręta z pełnym gwintem dobiera się tak, aby gwint pracował efektywnie w obu łączonych elementach. Oznacza to, że wkręt powinien zagłębić się w obu elementach na tyle, aby gwint mógł w pełni przenosić obciążenia, tworząc spójne i wytrzymałe połączenie.

Praktyczny poradnik: obliczanie długości wkrętów krok po kroku

Obliczanie długości wkrętów może wydawać się skomplikowane, ale stosując się do kilku prostych kroków, z łatwością dobierzesz odpowiednie elementy złączne. Oto moja sprawdzona metoda:

1. Zmierz grubość elementów:
   • Określ grubość elementu mocowanego (t1).
   • Określ grubość elementu nośnego (t2).
2. Określ typ połączenia:
   • Czy dociągasz dwa elementy (np. krokiew do murłaty)?
   • Czy wzmacniasz element lub usztywniasz połączenie (np. łączenie belek na zakładkę)?
3. Wybierz typ wkręta:
   • Do dociągania zazwyczaj wybierzesz wkręt z gwintem częściowym.
   • Do wzmacniania i usztywnień wkręt z pełnym gwintem.
4. Sprawdź aprobatę techniczną (ETA) producenta:
   • Dla wybranego typu i średnicy wkręta znajdź minimalną głębokość zakotwienia (t2 min) w elemencie nośnym. To kluczowa informacja!
   • Sprawdź też wymagane minimalne odległości od krawędzi i czoła drewna.
5. Uwzględnij kąt wkręcania:

   To często pomijany, ale niezwykle ważny aspekt. Jeśli wkręcasz wkręt pod kątem (np. 45° lub 60°), rzeczywista droga, jaką wkręt pokonuje w drewnie, jest dłuższa niż grubość elementu mierzona prostopadle. Musisz to uwzględnić, aby zapewnić odpowiednią głębokość zakotwienia. Na przykład, wkręcając pod kątem 45°, rzeczywista długość wkręta w materiale będzie około 1,41 razy większa niż prostopadła grubość. Pod kątem 60° około 1,15 razy większa. Oznacza to, że potrzebujesz dłuższego wkręta niż przy wkręcaniu prostopadłym.

6. Oblicz minimalną długość wkręta:

   Zastosuj wzór L = t1 + t2(min), pamiętając o korekcie na kąt wkręcania, jeśli to konieczne. Zawsze wybieraj wkręt o długości równej lub nieco większej niż obliczona wartość L.

Najważniejsze połączenia ciesielskie pod lupą: przykładowe obliczenia

Teoria to jedno, ale praktyka to drugie. Przyjrzyjmy się teraz kilku typowym połączeniom ciesielskim i zastanówmy się, jak w ich przypadku dobrać odpowiednią długość wkrętów. Pamiętaj, że każdy przypadek może mieć swoje niuanse, ale te przykłady dadzą Ci solidną podstawę.

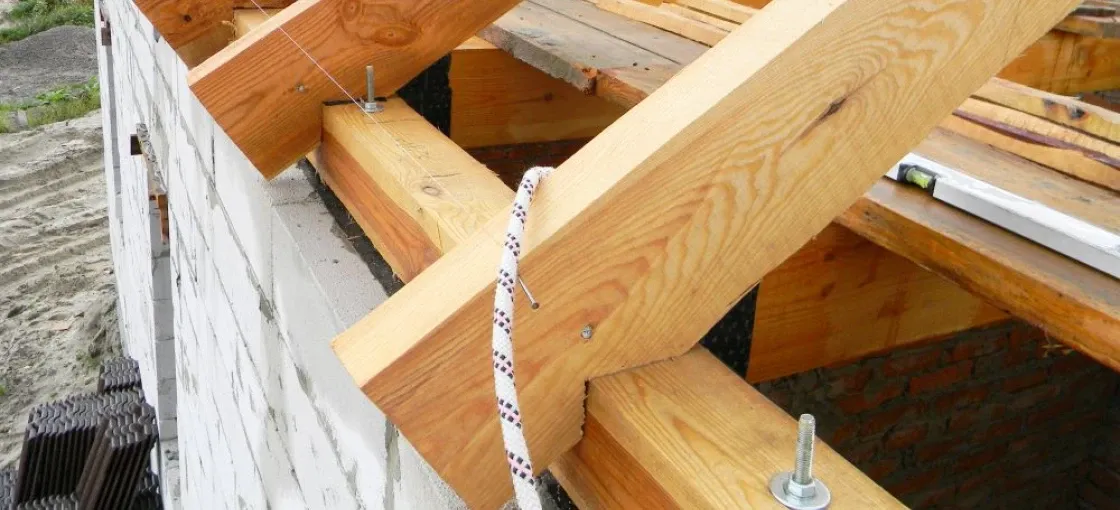

Połączenie krokiew-murłata: jaką długość wkręta zastosować?

To jedno z najczęstszych połączeń w konstrukcjach dachowych. Załóżmy, że mamy krokiew o grubości 60 mm i murłatę o grubości 140 mm. Jeśli montujemy prostopadle, potrzebujemy wkręta z gwintem częściowym, którego gładki trzon ma około 60 mm. Minimalna głębokość zakotwienia w murłacie (t2 min) dla danego wkręta (np. fi 8 mm) może wynosić 80 mm (sprawdzone w ETA). Wtedy L = 60 mm + 80 mm = 140 mm. Wybralibyśmy wkręt o długości 140-160 mm. Jeśli jednak wkręcamy pod kątem 45° (co jest często praktykowane dla zwiększenia nośności), rzeczywista droga wkręta w murłacie będzie dłuższa. W takim przypadku, aby zachować 80 mm zakotwienia, musimy zastosować wkręt o odpowiednio większej długości, np. 180-200 mm. Zawsze koryguj długość wkręta o kąt wkręcania!

Łączenie belek na zakładkę: gwarancja solidnego i sztywnego połączenia

Przy łączeniu belek na zakładkę, na przykład dwóch belek o grubości 80 mm każda, często stosujemy wkręty z pełnym gwintem, aby wzmocnić połączenie i zapewnić jego sztywność. Wkręt powinien przejść przez obie belki, a jego gwint powinien pracować w obu elementach. Jeśli długość zakładki wynosi np. 300 mm, a wkręty wkręcamy prostopadle, potrzebujemy wkręta o długości co najmniej 80 mm + 80 mm = 160 mm. Ważne jest, aby wkręty były rozmieszczone w odpowiednich odległościach, zgodnie z wytycznymi producenta i Eurokodu 5, aby zapewnić równomierne rozłożenie obciążeń i maksymalną nośność.

Mocowanie kontrłat i łat do krokwi: czy tutaj też precyzja ma znaczenie?

Tak, precyzja ma znaczenie również tutaj, choć wymagania dotyczące nośności są zazwyczaj niższe niż w przypadku głównych elementów konstrukcyjnych. Kontrłaty (np. 25 mm) i łaty (np. 40 mm) mocuje się do krokwi (np. 160 mm). W tym przypadku stosujemy wkręty z gwintem częściowym. Długość gładkiego trzonu wkręta powinna odpowiadać grubości kontrłaty lub łaty. Minimalna głębokość zakotwienia w krokwi (t2 min) dla wkrętów o mniejszej średnicy będzie mniejsza, np. 40-50 mm. Zatem dla kontrłaty 25 mm + 40 mm (t2 min) = 65 mm. Wybralibyśmy wkręt o długości 70-80 mm. Pamiętaj, że nawet w tych "mniej obciążonych" połączeniach niewłaściwy dobór długości może prowadzić do obluzowania się elementów i problemów z pokryciem dachowym.

Jak czytać tabele producentów i aprobaty techniczne (ETA)?

Aprobaty techniczne (ETA - Europejska Ocena Techniczna) oraz tabele producentów to Twoje najważniejsze narzędzia przy doborze wkrętów. To tam znajdziesz wszystkie niezbędne informacje, które pozwolą Ci podjąć świadomą decyzję i zapewnić bezpieczeństwo konstrukcji. Zaufanie danym technicznym jest absolutnie kluczowe i zawsze powinno przewyższać "intuicję" czy doświadczenie z innymi produktami. Każdy wkręt ma swoją specyfikę, a parametry nośności są ściśle powiązane z jego konstrukcją i materiałem.

Kiedy przeglądasz dokumentację, zwróć uwagę na następujące elementy:

• Minimalna głębokość zakotwienia (t2 min): To jest wartość, której szukasz w pierwszej kolejności. Jest ona podana dla różnych średnic wkrętów i często dla różnych gatunków drewna.
• Nośność na ścinanie i wyrywanie: Tabele te pokazują, jakie obciążenia wkręt jest w stanie przenieść w zależności od jego długości, średnicy, a także gęstości drewna.
• Odległości minimalne: Producenci określają minimalne odległości wkrętów od krawędzi, czoła drewna oraz między sobą, aby uniknąć pękania drewna i zapewnić pełną nośność.
• Warunki zastosowania: Sprawdź, czy wkręt jest przeznaczony do drewna litego, klejonego warstwowo (KVH, BSH) czy innych materiałów, oraz czy jest odporny na warunki zewnętrzne, jeśli ma być stosowany na zewnątrz.
• Współczynniki redukcyjne: W zależności od klasy użytkowania drewna (np. wilgotności), nośność wkrętów może ulec zmianie.
