Kotwa H do betonu: Jak wybrać i zamontować? Poradnik eksperta

Kotwy typu H do betonu to niezastąpione elementy w budownictwie, które zapewniają stabilne i trwałe mocowanie ciężkich konstrukcji drewnianych. Ich rola jest kluczowa dla bezpieczeństwa i długowieczności obiektów takich jak wiaty, altany czy tarasy. W tym artykule, jako Klara Kowalska, postaram się kompleksowo przedstawić wszystko, co musisz wiedzieć o kotwach H od ich zastosowań, przez parametry wyboru, aż po szczegółowy poradnik montażu i najczęściej popełniane błędy. Moim celem jest, abyś po lekturze mógł świadomie podjąć decyzję i uniknąć kosztownych pomyłek.

Co to jest kotwa H i dlaczego jej kształt ma kluczowe znaczenie?

Kotwa H, często nazywana również kotwą do wbetonowania typu H, to nic innego jak stalowy łącznik budowlany, którego głównym zadaniem jest zapewnienie solidnego i trwałego mocowania ciężkich elementów drewnianych, takich jak słupy, belki czy filary, bezpośrednio w betonie. Jej nazwa pochodzi od charakterystycznego kształtu przypominającego literę H, który nie jest przypadkowy. Ten specyficzny profil, składający się z dwóch pionowych ramion połączonych poziomą belką, zapewnia wyjątkową stabilność i efektywne przenoszenie dużych obciążeń. Dzięki temu kształtowi, kotwa H doskonale rozkłada siły działające na konstrukcję, minimalizując ryzyko jej przemieszczenia czy uszkodzenia. To właśnie ta geometria sprawia, że jest ona niezawodnym rozwiązaniem tam, gdzie liczy się maksymalna nośność i bezpieczeństwo.

Gdzie sprawdzi się najlepiej? Przykłady zastosowań: od wiaty po plac zabaw

Z mojego doświadczenia wynika, że kotwy H to prawdziwi "bohaterowie" wielu projektów budowlanych, zwłaszcza tych, które wymagają solidnego i trwałego fundamentu dla konstrukcji drewnianych. Oto kilka przykładów, gdzie kotwa H sprawdzi się idealnie:

• Wiaty i altany: Zapewniają stabilność słupów nośnych, chroniąc je przed silnym wiatrem i obciążeniami śniegu.
• Tarasy i pergole: Umożliwiają bezpieczne osadzenie słupów, które będą stanowić podstawę dla całej konstrukcji, często obciążonej dodatkowo meblami czy roślinnością.
• Zadaszenia i carporty: Gwarantują, że konstrukcja będzie stabilna i odporna na warunki atmosferyczne, co jest kluczowe dla bezpieczeństwa pojazdów.
• Place zabaw: W przypadku konstrukcji, które będą intensywnie użytkowane i narażone na dynamiczne obciążenia, kotwy H zapewniają niezbędną stabilność i bezpieczeństwo dla dzieci.
• Ogrodzenia panelowe i bramy: W miejscach, gdzie słupy muszą wytrzymać spore siły boczne, kotwy H są często najlepszym wyborem.

W każdej z tych sytuacji kotwa H jest idealnym rozwiązaniem, ponieważ izoluje drewno od bezpośredniego kontaktu z gruntem, chroniąc je przed wilgocią i gniciem, a jednocześnie zapewnia niezrównaną trwałość i stabilność całej konstrukcji.

Kotwa H vs. inne typy podstaw słupa kiedy montaż "na mokro" jest jedynym słusznym wyborem?

Alternatywne rozwiązania, takie jak kotwy przykręcane (podstawy słupa, które mocuje się do istniejącego, utwardzonego betonu za pomocą śrub) lub kotwy wbijane w grunt, mają swoje zastosowania. Kotwy przykręcane mogą być rozważane dla lżejszych konstrukcji, takich jak małe pergole czy lekkie ogrodzenia, gdy mamy już istniejące podłoże betonowe i nie chcemy wykonywać nowej wylewki. Natomiast kotwy wbijane w grunt są zazwyczaj przeznaczone do bardzo lekkich konstrukcji tymczasowych lub elementów, które nie wymagają dużej stabilności, np. małych płotków czy podpór dla roślin. W przypadku, gdy zależy nam na maksymalnej trwałości, nośności i pewności, zwłaszcza przy nowo powstających fundamentach, kotwa H do wbetonowania jest bezkonkurencyjna.

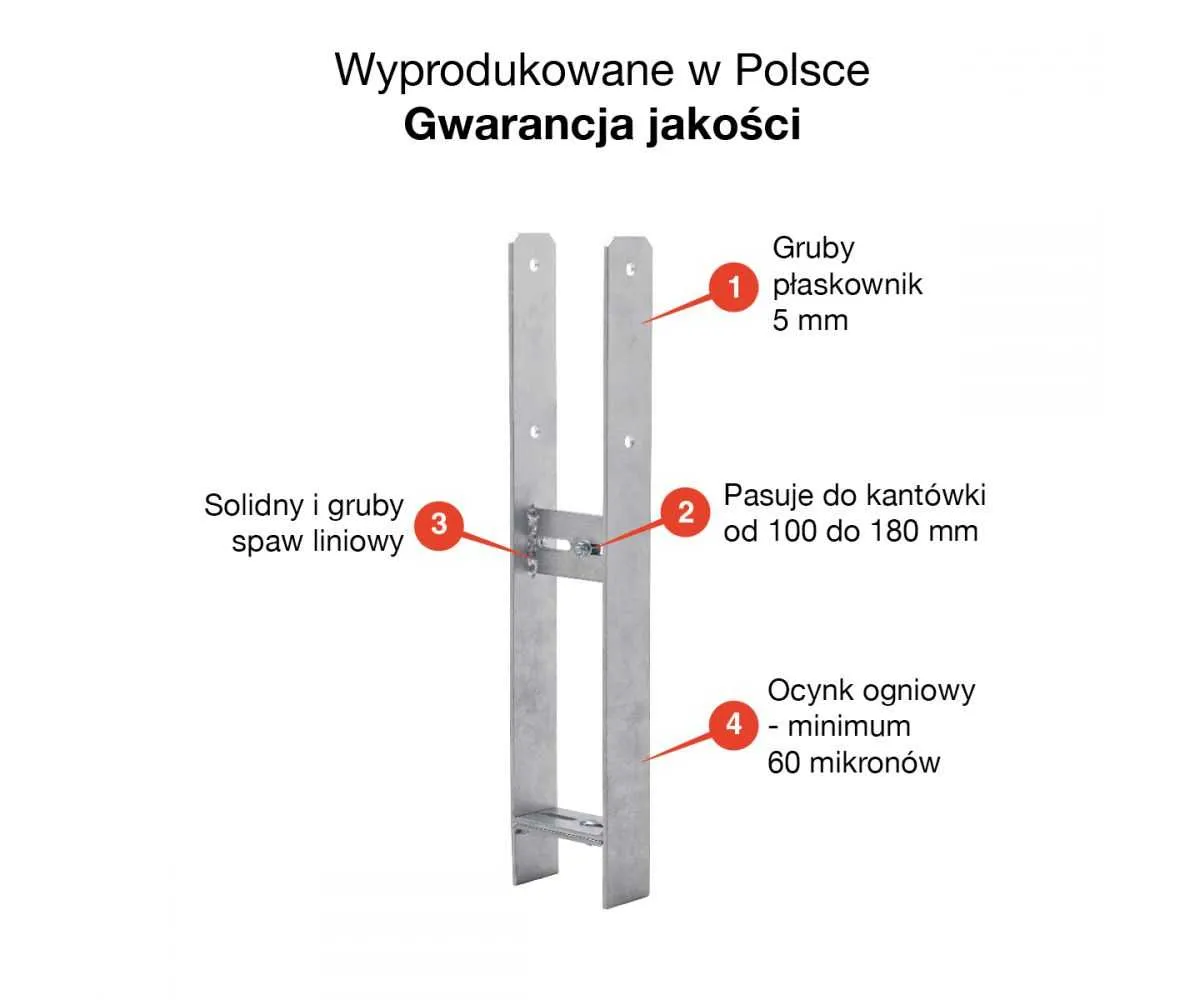

Jak wybrać idealną kotwę H kluczowe parametry

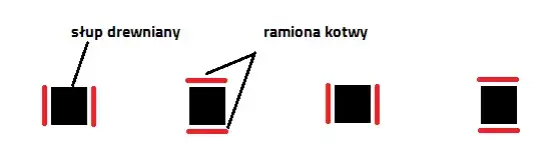

Szerokość, wysokość, grubość blachy jak dopasować wymiary kotwy do drewnianego słupa?

Wybór odpowiedniej kotwy H to nie tylko kwestia estetyki, ale przede wszystkim funkcjonalności i bezpieczeństwa. Kluczowe jest dopasowanie jej wymiarów do specyfiki projektu i przekroju drewnianego słupa. Najważniejszym parametrem jest szerokość wewnętrzna kotwy, która musi być idealnie dopasowana do przekroju belki drewnianej. Na rynku znajdziemy najpopularniejsze wymiary, takie jak 80mm, 100mm, 120mm czy 140mm, ale dostępne są również inne. Zawsze upewnij się, że szerokość kotwy jest dokładnie taka sama jak szerokość słupa, aby zapewnić stabilne i pewne osadzenie.

Kolejnym ważnym aspektem jest wysokość całkowita kotwy oraz długość i średnica prętów zbrojeniowych tej części, która zostanie zabetonowana. Im dłuższe pręty i grubsza blacha, tym większa nośność i stabilność połączenia. Zazwyczaj grubość blachy, z której wykonana jest podstawa, waha się od 4 mm do 6 mm. W przypadku bardzo ciężkich konstrukcji, warto postawić na kotwy z grubszej blachy, co przekłada się na ich większą wytrzymałość mechaniczną. Pamiętaj, że te wszystkie parametry mają bezpośredni wpływ na to, jak skutecznie kotwa będzie przenosić obciążenia z konstrukcji na fundament.

Ocynk ogniowy to nie wszystko na co wskazuje norma PN-EN ISO 1461?

Materiał, z którego wykonana jest kotwa H, to absolutna podstawa jej trwałości, zwłaszcza w warunkach zewnętrznych, gdzie jest narażona na wilgoć, deszcz i zmienne temperatury. Dlatego też, z mojego punktu widzenia, stal ocynkowana ogniowo jest jedynym słusznym wyborem. Proces cynkowania ogniowego polega na zanurzeniu stalowego elementu w roztopionym cynku, co tworzy grubą i trwałą powłokę ochronną. Ta powłoka skutecznie chroni stal przed korozją przez wiele, wiele lat.

Kiedy mówimy o jakości ocynku, warto zwrócić uwagę na zgodność z normą PN-EN ISO 1461. Jest to międzynarodowy standard, który określa wymagania dotyczące powłok cynkowych nakładanych metodą ogniową na wyroby ze stali. Zgodność z tą normą to dla mnie sygnał, że produkt spełnia rygorystyczne kryteria jakościowe, a grubość powłoki cynku jest odpowiednia, by zapewnić długotrwałą ochronę antykorozyjną. Nie warto oszczędzać na tym aspekcie, gdyż korozja kotwy może w konsekwencji zagrozić stabilności całej konstrukcji.

Czy istnieją kotwy H z regulacją? Kiedy warto w nie zainwestować?

Tak, na rynku dostępne są również kotwy H z regulowaną szerokością, co jest bardzo praktycznym rozwiązaniem w niektórych sytuacjach. Zazwyczaj standardowe kotwy mają stałą szerokość, ale modele regulowane pozwalają na precyzyjne dopasowanie do nietypowych przekrojów belek drewnianych, które mogą odbiegać od standardowych wymiarów. Inwestycja w takie kotwy jest szczególnie opłacalna, gdy pracujemy z drewnem o niestandardowych wymiarach, mamy do czynienia z drobnymi odchyłkami wymiarowymi, lub po prostu chcemy mieć większą elastyczność podczas montażu. Dają one pewność, że słup zostanie osadzony idealnie, bez konieczności strugania drewna czy stosowania niepewnych podkładek.

Analiza obciążeń jak oszacować wymaganą nośność dla Twojego projektu?

Oszacowanie wymaganej nośności kotwy H to kluczowy element projektowania bezpiecznej i trwałej konstrukcji. Wytrzymałość i nośność kotwy zależą od kilku czynników: jej wymiarów (grubość blachy, długość prętów), jakości wykonania (spawy, materiał) oraz, co niezwykle ważne, klasy i jakości betonu, w którym zostanie osadzona. Nie można zapominać, że to beton jest głównym elementem przenoszącym obciążenia na grunt.

Dobrą praktyką jest korzystanie z Deklaracji Właściwości Użytkowych (DWU), które producenci solidnych kotew powinni dostarczać. DWU zawiera szczegółowe parametry techniczne produktu, w tym jego nośność w różnych warunkach obciążenia. Zawsze zalecam, aby opierać swoje obliczenia na tych danych, a w przypadku większych i bardziej skomplikowanych konstrukcji, skonsultować się z konstruktorem. Pamiętaj, że przeciążenie kotwy lub niewystarczająca nośność betonu może prowadzić do poważnych uszkodzeń, a nawet zawalenia się konstrukcji.

Montaż kotwy H w betonie profesjonalny poradnik krok po kroku

Przygotowanie podłoża i szalunku fundament sukcesu

Zanim przystąpisz do osadzania kotew H, musisz zadbać o solidne podstawy dosłownie. Przygotowanie podłoża i prawidłowe wykonanie szalunku to absolutny fundament sukcesu całego przedsięwzięcia. Upewnij się, że grunt jest stabilny, wyrównany i odpowiednio zagęszczony. Jeśli budujesz na gruncie niestabilnym, konieczne może być wykonanie odpowiedniej podsypki lub wzmocnienia. Następnie przystąp do wykonania szalunku, który nada kształt przyszłemu fundamentowi. Szalunek musi być solidny, szczelny i stabilny, aby beton nie wypłynął, a fundament miał pożądane wymiary i kształt. Pamiętaj, że wszelkie niedociągnięcia na tym etapie będą trudne do skorygowania później i mogą wpłynąć na stabilność całej konstrukcji.

Jaki beton wybrać do osadzenia kotew? Proporcje i klasa C20/25

Wybór odpowiedniego betonu jest równie ważny jak sama kotwa. Z mojego doświadczenia wynika, że do osadzania kotew H najlepiej sprawdzi się beton klasy C20/25 (dawniej znany jako B25). Jest to klasa betonu o wystarczającej wytrzymałości, aby zapewnić stabilne i trwałe połączenie z kotwą. Jeśli przygotowujesz mieszankę samodzielnie, pamiętaj o zachowaniu odpowiednich proporcji cementu, piasku, kruszywa i wody. Zbyt rzadki beton będzie miał niską wytrzymałość, a zbyt gęsty może utrudnić prawidłowe zagęszczenie.

Po wylaniu betonu, niezwykle istotne jest jego starannie zagęszczenie wokół prętów kotwy. Możesz to zrobić za pomocą wibratora do betonu lub ręcznie, stukając młotkiem w szalunek. Zagęszczenie eliminuje pęcherzyki powietrza, co zwiększa przyczepność betonu do kotwy i maksymalizuje jego nośność. To mały krok, który ma ogromne znaczenie dla końcowej wytrzymałości połączenia.

Krok 1: Precyzyjne ustawienie i wypoziomowanie kotwy w świeżej mieszance

Ten etap to moment, w którym precyzja jest absolutnie kluczowa. Po wylaniu świeżej mieszanki betonowej, delikatnie, ale pewnie osadź kotwę H w odpowiednim miejscu. Następnie, i to jest najważniejsze, dokładnie wypoziomuj kotwę za pomocą poziomicy. Sprawdź poziom zarówno wzdłuż, jak i w poprzek ramion kotwy. Jeśli montujesz kilka kotew, upewnij się, że są one w jednej linii i na tej samej wysokości. Możesz użyć sznurka murarskiego lub lasera, aby zapewnić idealne wyrównanie. Masz ograniczony czas, zanim beton zacznie wiązać, więc działaj sprawnie, ale bez pośpiechu. Pamiętaj, że raz związany beton z krzywo osadzoną kotwą to problem, który jest bardzo trudny, a czasem niemożliwy do skorygowania bez demontażu i ponownego wylewania fundamentu.

Krok 2: Jak głęboko osadzić kotwę, by zapewnić maksymalną stabilność?

Dodatkowo, zawsze podkreślam, że podstawa słupa drewnianego powinna znajdować się kilka centymetrów nad poziomem gruntu. Ten niewielki odstęp jest niezwykle ważny, ponieważ zapobiega bezpośredniemu kontaktowi drewna z wilgocią z gruntu, co jest główną przyczyną gnicia i niszczenia drewnianych elementów konstrukcyjnych. Kotwa H, dzięki swojej konstrukcji, naturalnie to umożliwia, podnosząc słup ponad poziom terenu.

Krok 3: Pielęgnacja betonu po montażu dlaczego nie można o tym zapomnieć?

Osadzenie kotwy to nie koniec pracy. Po montażu kotwy H w świeżym betonie, nie można zapomnieć o jego odpowiedniej pielęgnacji. To kluczowy etap, który decyduje o tym, czy beton osiągnie swoją pełną wytrzymałość i trwałość. Przez pierwsze dni po wylaniu beton jest bardzo wrażliwy na utratę wilgoci, co może prowadzić do pęknięć i obniżenia jego parametrów.

Podstawowe czynności pielęgnacyjne to:

• Nawilżanie: Regularne zraszanie powierzchni betonu wodą, zwłaszcza w upalne i wietrzne dni, zapobiega zbyt szybkiemu wysychaniu.
• Ochrona przed słońcem i wiatrem: Przykrycie betonu folią, plandeką lub matami słomianymi chroni go przed bezpośrednim nasłonecznieniem i zbyt szybkim odparowaniem wody.
• Ochrona przed mrozem: Jeśli montaż odbywa się w chłodniejszych miesiącach, należy zabezpieczyć beton przed zamarznięciem, co mogłoby uszkodzić jego strukturę.

Pamiętaj, że beton osiąga pełną wytrzymałość po około 28 dniach, ale intensywna pielęgnacja jest najważniejsza przez pierwsze 3-7 dni. Odpowiednia pielęgnacja to gwarancja, że fundament będzie solidny, a kotwa H będzie mogła pracować z maksymalną efektywnością przez długie lata.

Najczęstsze błędy przy montażu kotew H i jak ich unikać

Błąd nr 1: Niewłaściwe wypoziomowanie "krzywa wieża" w Twoim ogrodzie

To jeden z najczęściej popełnianych błędów, który może doprowadzić do frustracji i konieczności kosztownych poprawek. Niewłaściwe wypoziomowanie kotwy H podczas montażu w świeżym betonie oznacza, że słup drewniany, który na niej stanie, będzie po prostu krzywy. Konsekwencje? Krzywa, niestabilna konstrukcja, która nie tylko wygląda nieestetycznie, ale przede wszystkim jest mniej bezpieczna i trudna do dalszej rozbudowy. Aby uniknąć tego błędu, zawsze, ale to zawsze, starannie i wielokrotnie sprawdzaj poziom kotwy za pomocą poziomicy, zanim beton zacznie wiązać. Nie spiesz się na tym etapie. Użyj sznurka murarskiego lub lasera, aby upewnić się, że wszystkie kotwy są w jednej linii i na tej samej wysokości. Lepiej poświęcić kilka dodatkowych minut na precyzyjne ustawienie, niż później walczyć z "krzywą wieżą" w swoim ogrodzie.

Błąd nr 2: Zbyt płytkie osadzenie w betonie ryzyko utraty nośności

Kolejny poważny błąd, który widzę zbyt często, to zbyt płytkie zabetonowanie kotwy H. Niektórzy, chcąc zaoszczędzić beton lub z pośpiechu, nie osadzają prętów zbrojeniowych kotwy na odpowiednią głębokość. To jest prosta droga do katastrofy. Zbyt płytkie osadzenie drastycznie obniża nośność i stabilność połączenia. Kotwa nie ma wystarczającej powierzchni styku z betonem, aby efektywnie przenosić obciążenia, co sprawia, że cała konstrukcja staje się niestabilna i podatna na uszkodzenia, zwłaszcza przy silnych wiatrach czy obciążeniach dynamicznych. Zawsze pamiętaj o zalecanej głębokości osadzenia cała część z prętami zbrojeniowymi musi być w pełni zanurzona w betonie, aby zapewnić maksymalną wytrzymałość i bezpieczeństwo.

Błąd nr 3: Brak izolacji drewna od stali jak chronić słup przed wilgocią?

To błąd, który często ujawnia się dopiero po kilku latach, ale jego konsekwencje są bardzo poważne. Brak odpowiedniej dylatacji lub izolacji między drewnianym słupem a stalową podstawą kotwy to prosta droga do zawilgocenia i gnicia drewna. Choć kotwa H podnosi słup ponad grunt, bezpośredni kontakt drewna ze stalą, która jest osadzona w wilgotnym betonie, może prowadzić do kondensacji wilgoci. Stal jest dobrym przewodnikiem ciepła, a różnice temperatur mogą powodować osadzanie się rosy na styku drewna i metalu. Aby chronić drewno przed wilgocią, zawsze zalecam stosowanie podkładek izolacyjnych (np. z tworzywa sztucznego lub specjalnej gumy) między podstawą słupa a stalową kotwą. Dodatkowo, upewnij się, że podstawa słupa znajduje się co najmniej kilka centymetrów nad poziomem betonu, co zapewni odpowiednią cyrkulację powietrza i zminimalizuje ryzyko zawilgocenia. To mały detal, który znacząco przedłuży żywotność Twojej konstrukcji drewnianej.

Błąd nr 4: Użycie betonu o zbyt niskiej klasie pozorna oszczędność, realne zagrożenie

Kusząca może być myśl o zaoszczędzeniu kilku złotych na betonie, ale uwierz mi, jest to pozorna oszczędność, która w rzeczywistości stanowi realne zagrożenie dla stabilności i trwałości całej konstrukcji. Użycie betonu o zbyt niskiej klasie (np. niższej niż zalecane C20/25) oznacza, że fundament nie będzie miał wystarczającej wytrzymałości, aby skutecznie przenosić obciążenia z kotwy. Słaby beton będzie bardziej podatny na pękanie, kruszenie się i erozję, co z czasem doprowadzi do poluzowania się kotwy i utraty stabilności całej konstrukcji. Pamiętaj, że jakość betonu ma bezpośredni wpływ na nośność kotwy i jest jednym z najważniejszych czynników decydujących o bezpieczeństwie. Zawsze wybieraj beton o odpowiedniej klasie i upewnij się, że jest on prawidłowo zagęszczony i pielęgnowany po wylaniu.

Kotwa H czy to najlepsze rozwiązanie dla Twojego projektu?

Kiedy warto postawić na solidność kotwy do wbetonowania?

Podsumowując, kotwa H do wbetonowania jest rozwiązaniem, które z pełnym przekonaniem rekomenduję w sytuacjach, gdy solidność, stabilność i długowieczność są priorytetem. Jeśli planujesz budowę ciężkich konstrukcji drewnianych, takich jak duże wiaty, rozbudowane tarasy, zadaszenia samochodowe czy konstrukcje placów zabaw, i masz możliwość wykonania nowego fundamentu betonowego, kotwa H będzie najlepszym wyborem. Jej montaż "na mokro" w świeżym betonie zapewnia najwyższą możliwą nośność i integralność z podłożem, izolując jednocześnie drewno od bezpośredniego kontaktu z gruntem. To inwestycja, która procentuje bezpieczeństwem i spokojem na lata, eliminując ryzyko problemów związanych z niestabilnością czy gniciem drewna.

Przeczytaj również: Kotwy do drewna: Wybierz i zamontuj jak ekspert! Poradnik Klary K.

Alternatywne rozwiązania montażowe kiedy można zrezygnować z kotwy H?

Oczywiście, nie każdy projekt wymaga tak dużej wytrzymałości, jaką oferuje kotwa H. Istnieją sytuacje, w których można rozważyć alternatywne rozwiązania montażowe. Jeśli budujesz lżejsze konstrukcje, takie jak małe pergole, lekkie płotki ogrodowe czy proste podpory dla roślin, a obciążenia nie będą znaczne, możesz zdecydować się na kotwy przykręcane do istniejącego, utwardzonego podłoża betonowego. Są one prostsze i szybsze w montażu, ale oferują mniejszą nośność. Kotwy wbijane w grunt to opcja dla konstrukcji o minimalnych wymaganiach stabilności. Kluczowe jest, aby zawsze dopasować typ kotwy do specyfiki i wymagań obciążeniowych Twojego projektu. Pamiętaj, że rezygnacja z kotwy H powinna być świadomą decyzją, opartą na rzetelnej ocenie potrzeb, a nie jedynie na chęci zaoszczędzenia czasu czy środków.
